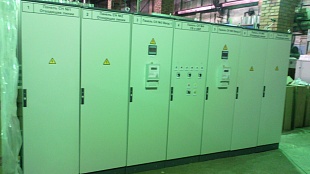

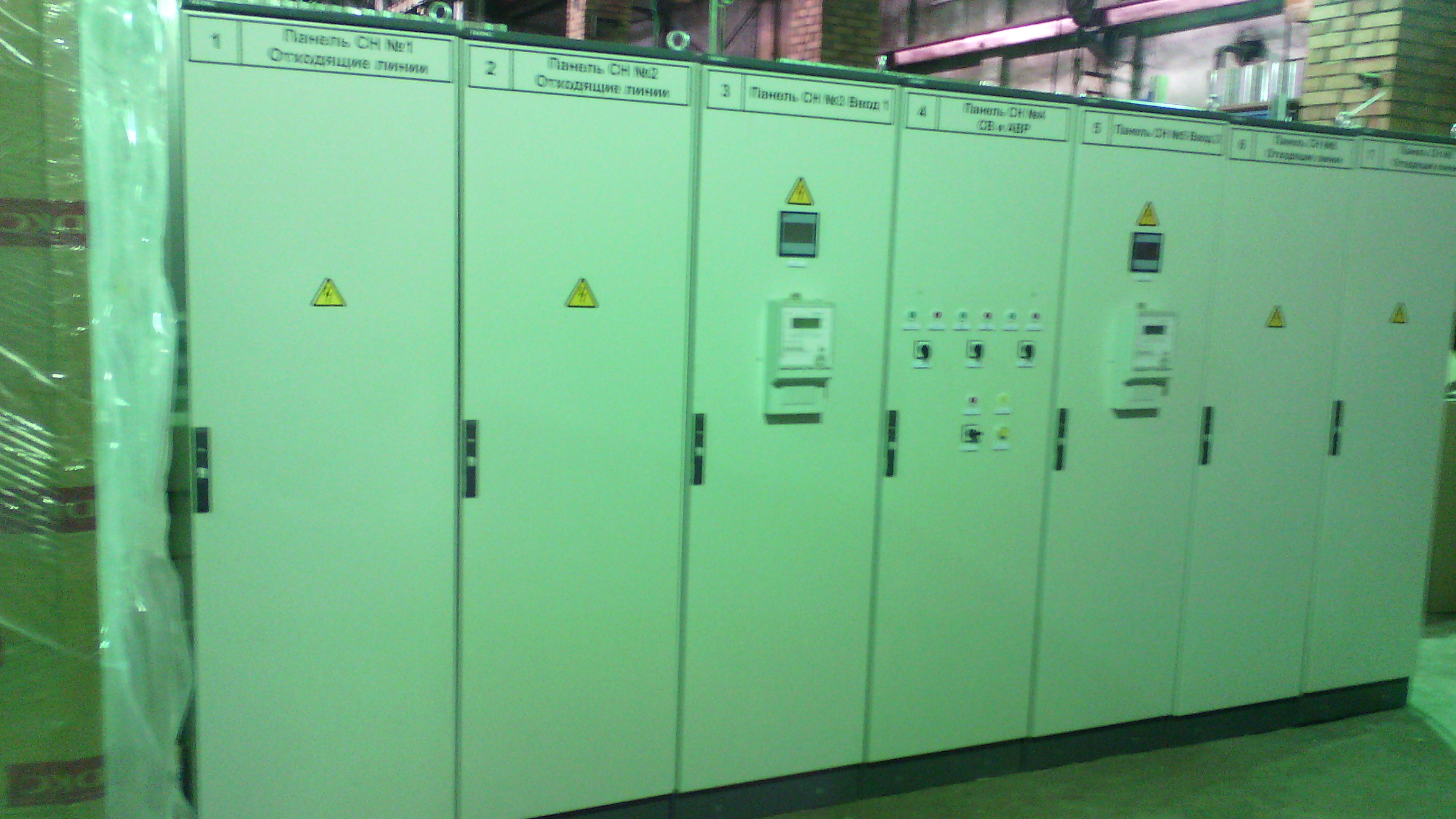

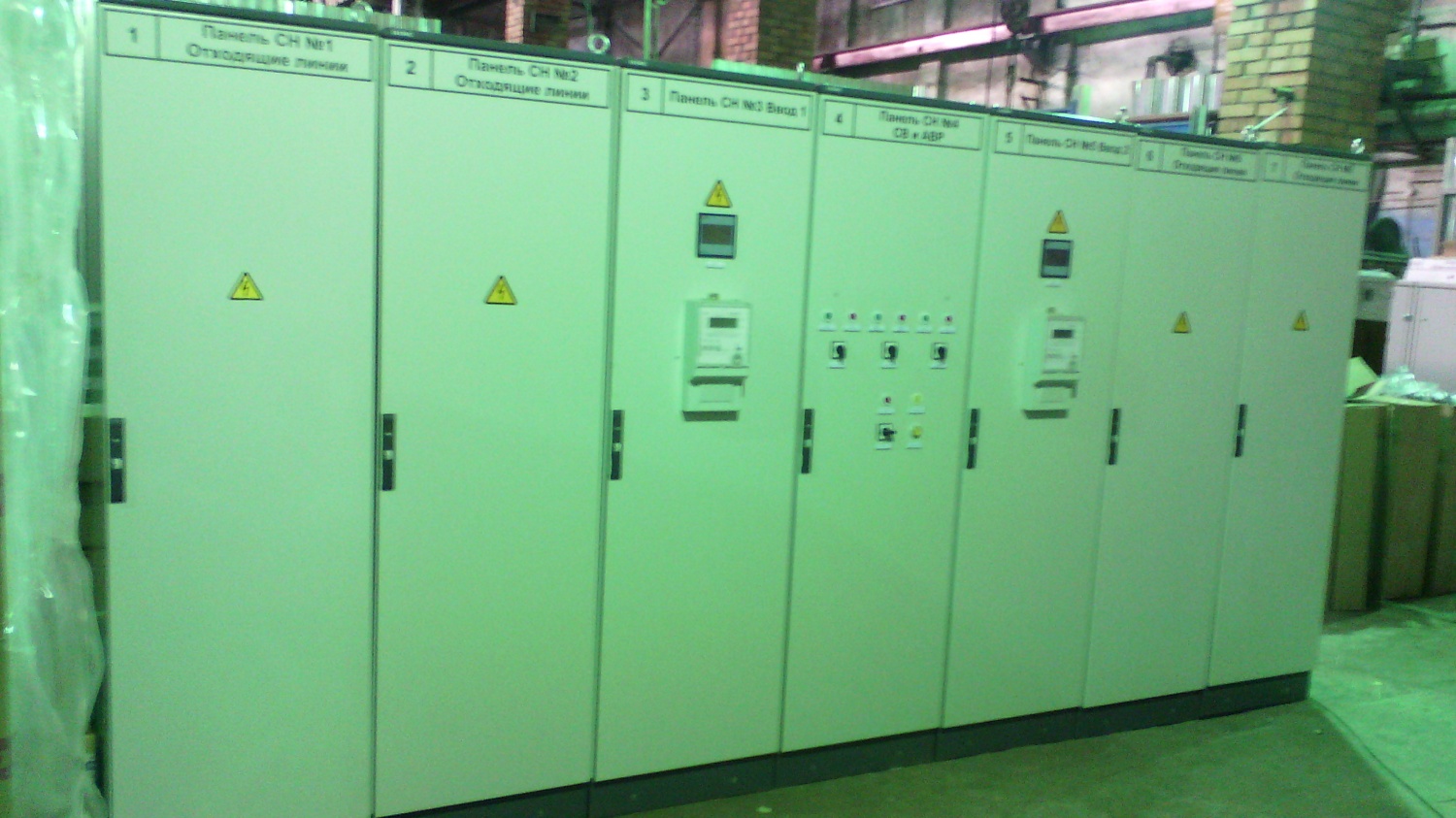

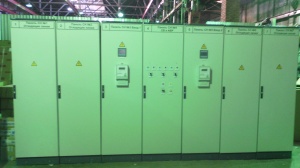

Щиты собственных нужд

Заказать товар Задать вопрос

ЩСН имеет локальную микропроцессорную систему мониторинга и контроля, позволяющую производить интеграцию ЩСН по стандартному протоколу в АСУ ТП любого энергообъекта. Система позволяет считывать значения токов и напряжений на вводах и секциях ЩСН, положения автоматических выключателей, сигналы аварии и неисправности, а также управлять выключателями по командам АСУ. Система мониторинга обеспечивает поддержку передачи данных по протоколу МЭК 61850 (опция).

В щите реализуется система автоматического ввода резерва (АВР). При нарушении питания ТС Н одной из секций (снижении или превышении установленного уровня напряжения, обрыве одной или нескольких фаз, обрыве нейтрального проводника) автоматика ЩСН осуществляет автоматический ввод резервного питания (АВР) по схеме явного или неявного резервирования.

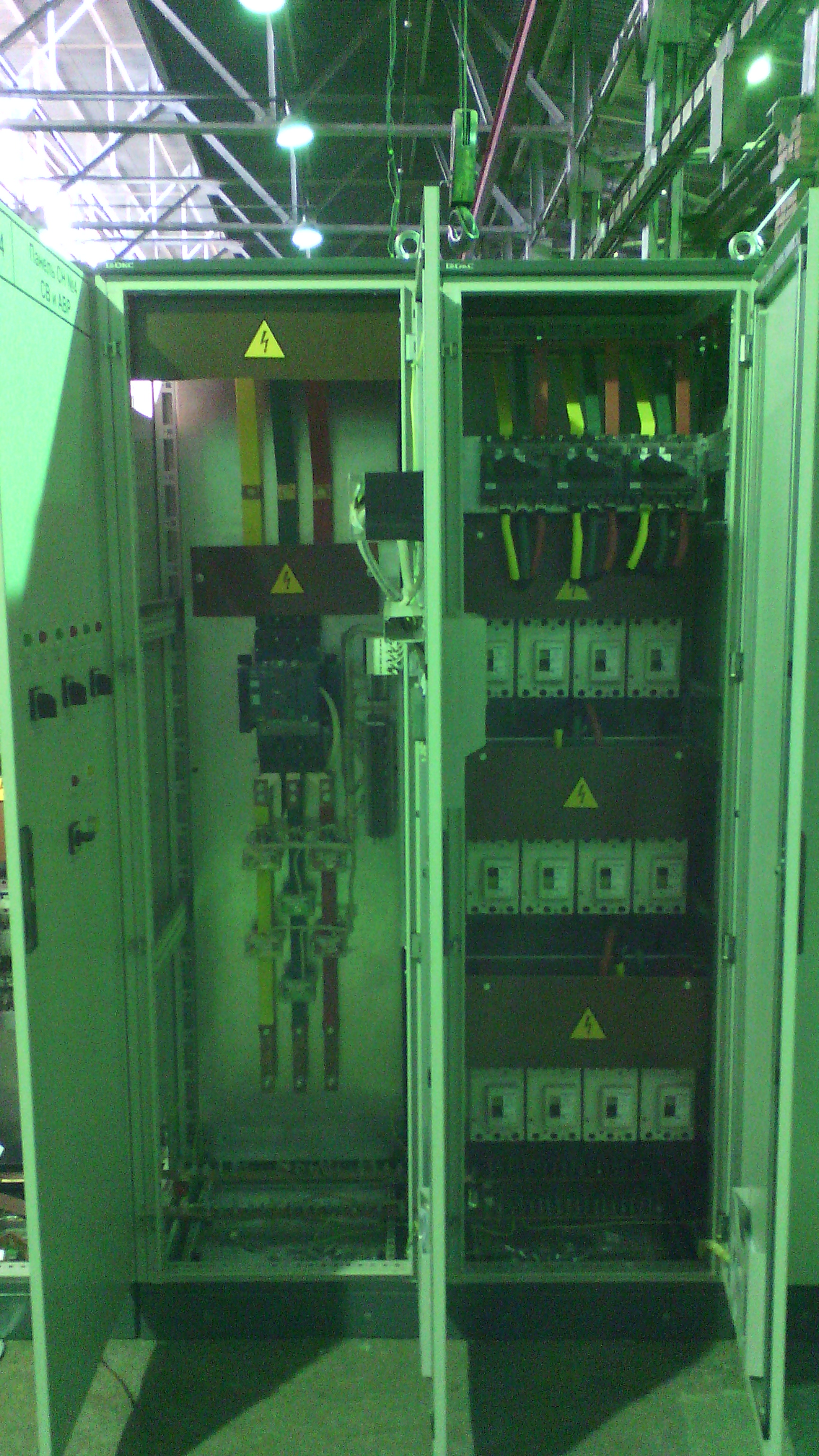

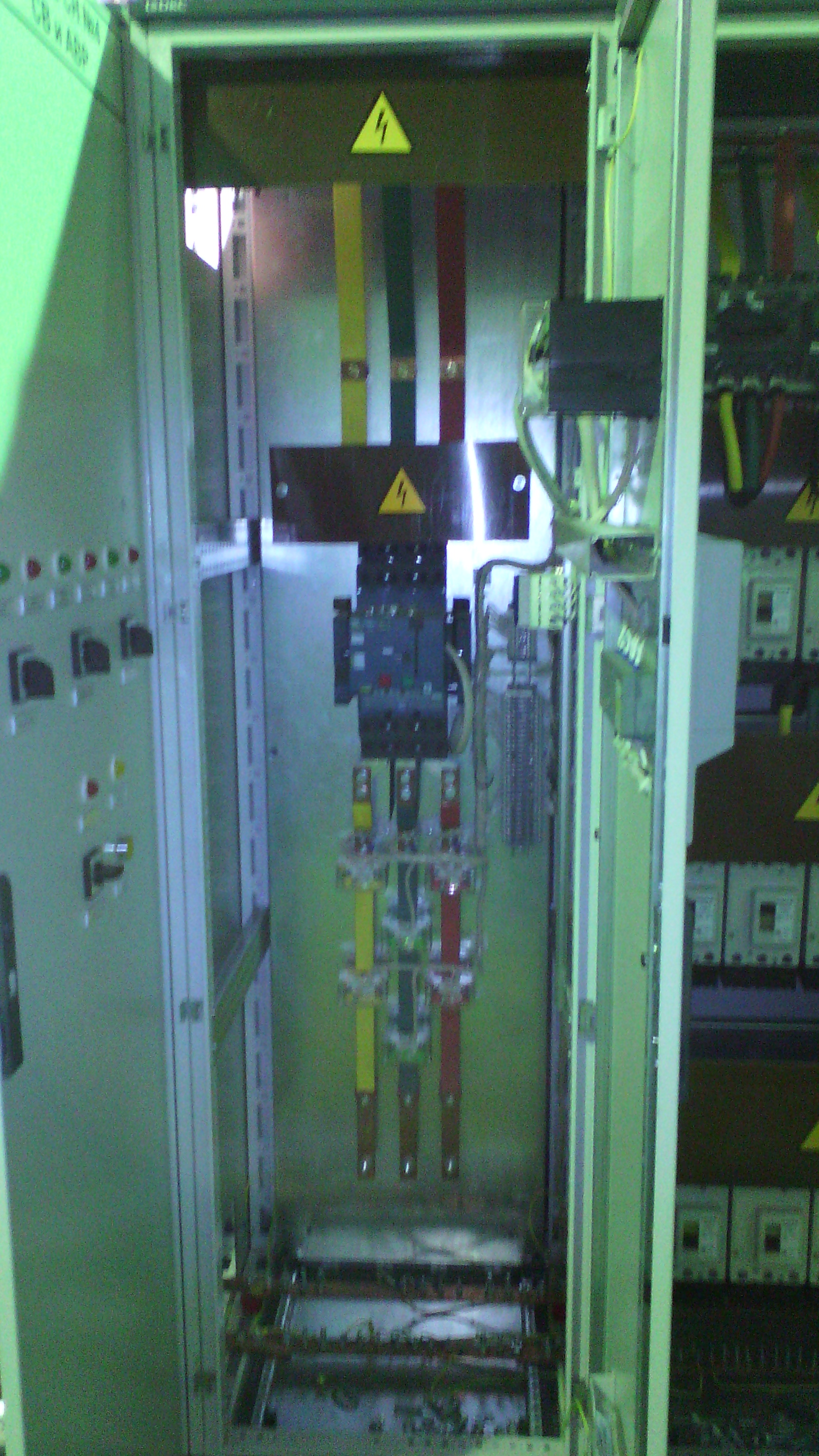

Состав

- Шкафы ввода;

- Шкафы секционирования;

- Шкафы отходящих линий;

- Шкафы управления и автоматики.

Система мониторинга и контроля включает в себя модули ввода/вывода аналоговых и дискретных сигналов и контроллер, объединённые последовательным интерфейсом RS.485, устанавливаемые в отсеки шкафов щита ЩСН.
