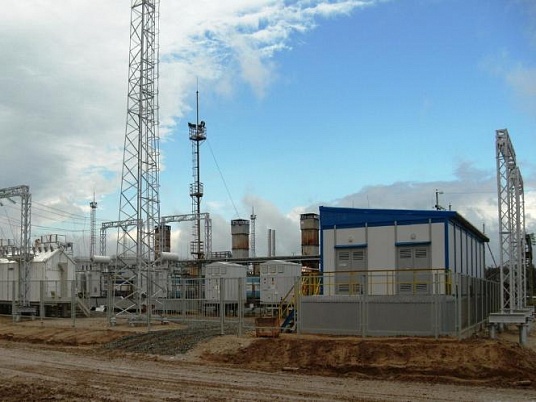

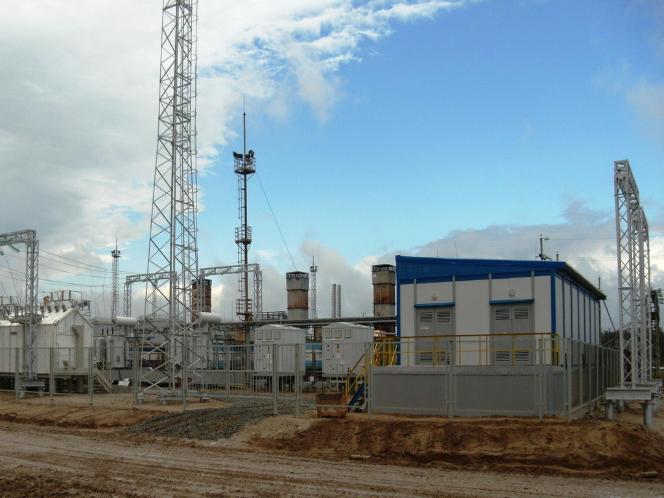

Обустройство Рыбального нефтяного месторождения на период пробной эксплуатации. Подстанция 6/10/35 кВ «Северо-Останинская»

"Сибирская Инжиниринговая Группа" - компания полного цикла со значительным опытом выполненных проектов.

Задать вопрос
Наши специалисты ответят на любой интересующий вопрос по услуге

  Заказчик: ОАО «Томскгазпром».  Компания специализируется на добыче газа и нефти и реализует стратегию, направленную на достижение конкурентного преимущества в освоении месторождений со сложным геологическим строением и составом углеводородов.
Проектирование выполнено в два этапа П и Р. По результатам выполнения проектной документации было получено положительное заключение ФАУ «Главгосэкспертизы России».
Технологическое назначение проектируемой ПС 6/10/35 кВ «Северо-Останинская» электроснабжение потребителей Рыбального НМ, Останинского НГКМ, Мирного НГКМ и Пинджинского  НМ.
В соответствии с заданием на выполнение проектных работ приняты следующие принципиальные схемы распределительных устройств:
- на стороне 35 кВ – 35-4Н «Два блока с выключателями и неавтоматической перемычкой со стороны линий»;
- на стороне 6 кВ, 10 кВ – 10(6)-1 «Одна, секционированная выключателем, система шин».

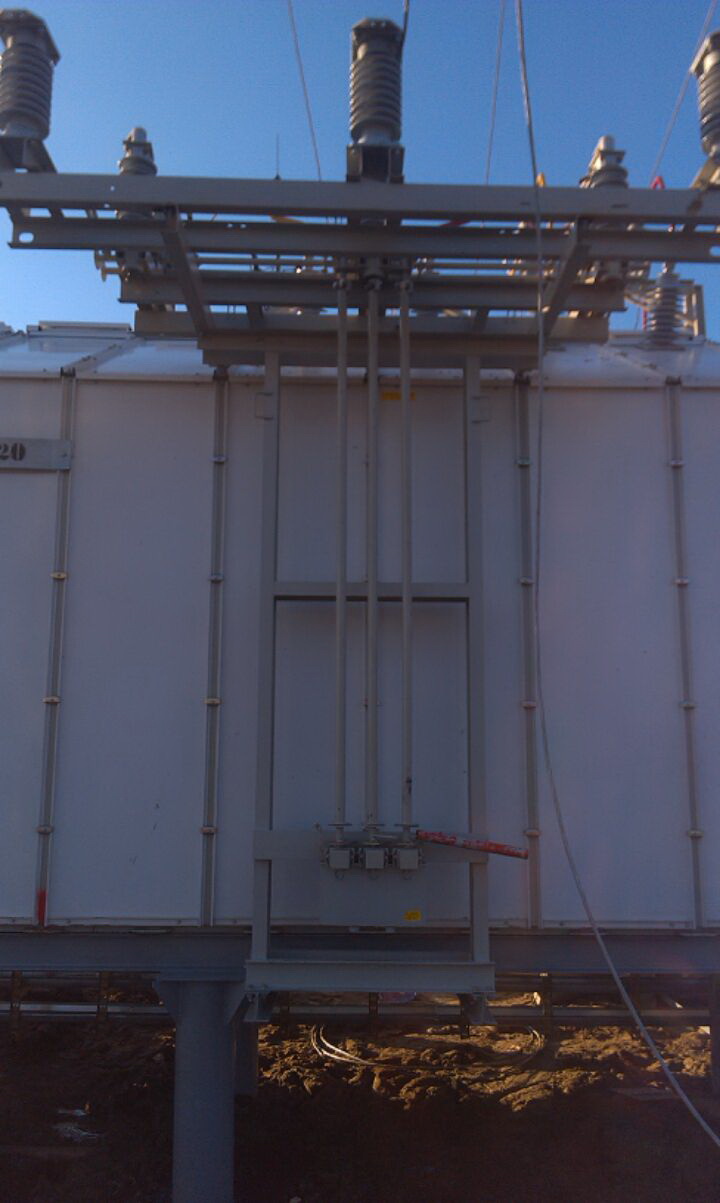

Проектом предусмотрена установка четырех трансформаторов:
- два трансформатора номинальной мощностью по 6,3 МВА типа ТМН 6300/35 ХЛ1.
- два трансформатора номинальной мощностью по 2,5 МВА типа ТМН 2500/10 ХЛ1.

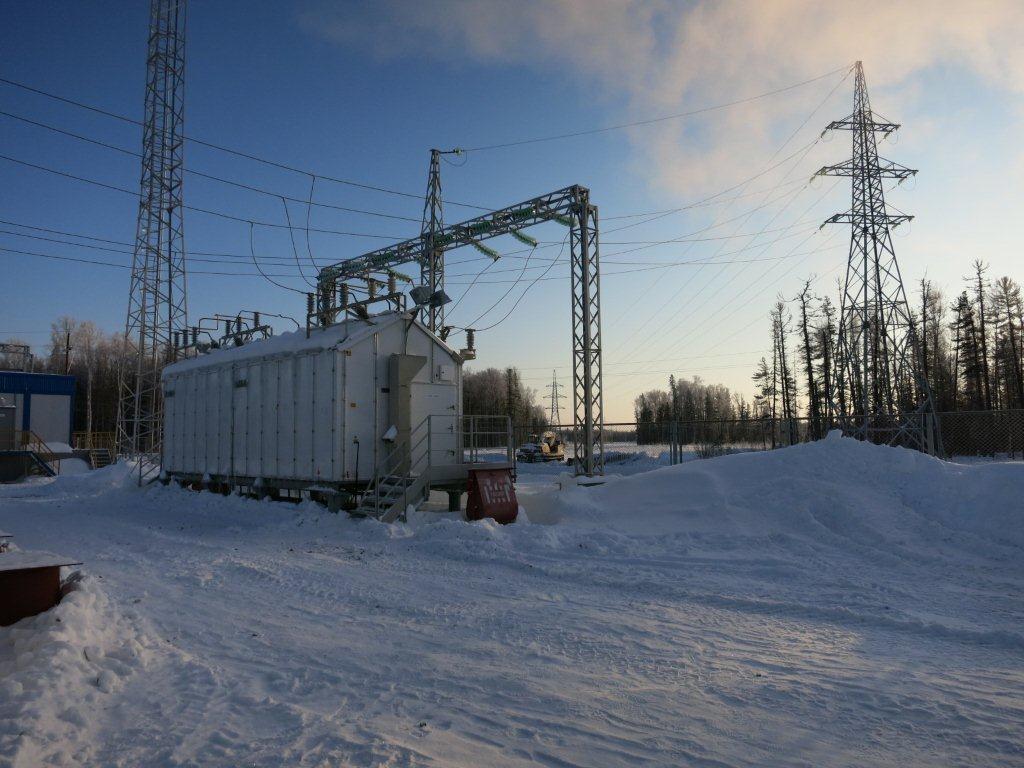

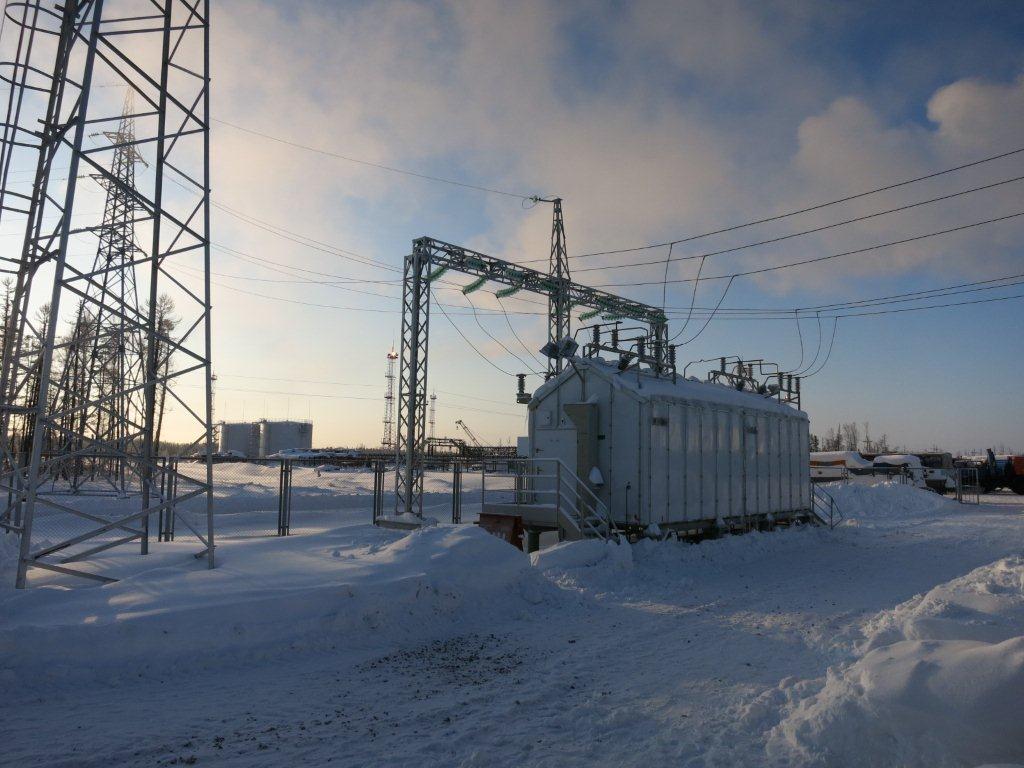

Распределительное устройство 35 кВ блочно-модульное из 6 ячеек-модулей.
Распределительное устройство 6 кВ существующее, выполнено с использованием шкафов комплектного распределительного устройства, установленных в модульном здании.

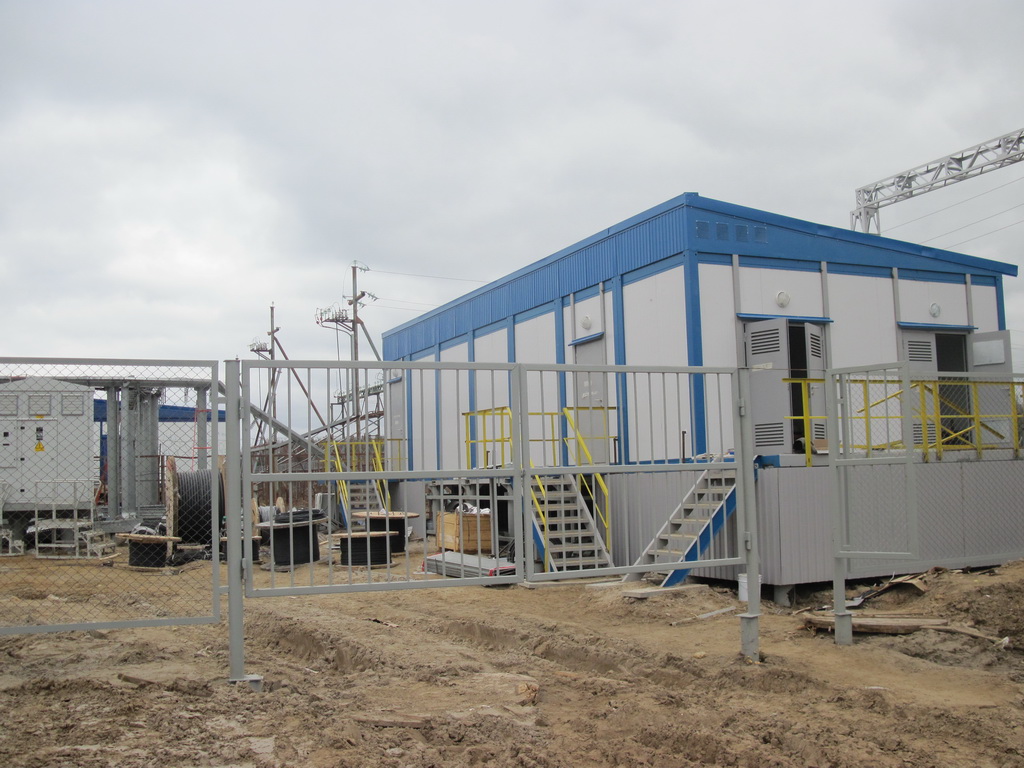

Распределительное устройство 10 кВ выполнено с использованием шкафов комплектного распределительного устройства, установленных в модульном здании. КРУ-10 кВ состоит из 12 ячеек.

Заказать проект
Менеджеры компании с радостью ответят на ваши вопросы, произведут расчет стоимости услуг и подготовят коммерческое предложение.

Характеристики

Заказчик:  ОАО «Томскгазпром»
Сайт:  http://vostokgazprom.gazprom.ru

Документы

02 Размер: 260.2 Кб
03 Размер: 116 Кб
04 Размер: 113.7 Кб
05 Размер: 129.2 Кб
